Захист й управління вуличним освітленням Overvis Streetlight (ШУЗО)

Учасник в номінації: «Автоматизація року» Автоматизація року

Назва проекту/кампанії: Захист й управління вуличним освітленням Overvis Streetlight (ШУЗО)

Призначення проекту/кампанії: Легкий способ для построения единой системы контроля над всеми шкафами управления наружным освещением. Быстрая организация учета потреблений. Объединение множества распределенных объектов в единую web-диспетчерскую для того, чтобы: Контролировать работу обслуживаемых пунктовСоздать систему оповещений и минимизировать аварийные простои Собирать отчетную информациюПроводить регулировку оборудования без выезда на объектыИметь 5 лет гарантии

Назва компанії, в якій працює команда: Новатек-Электро (Overvis)

Опис проекту:

Готовые решения для промышленной автоматизации (внедрение в городе Никополе, Украина)

Описание раздела: Готовые щиты автоматизации под задачи промышленных предприятий для диспетчерского контроля за состоянием оборудования и удаленного Web-управления процессом.

Решение №1: Защита и управление уличным освещением Overvis Streetlight (ШУНО)

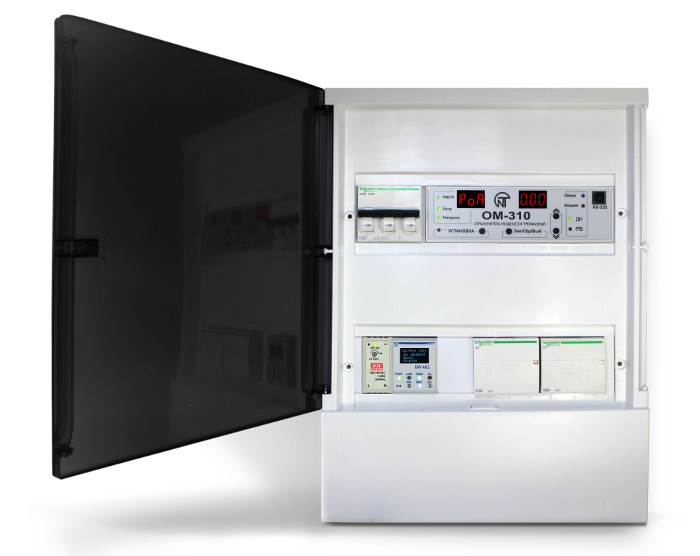

В комплект готового решения входит:

  • Распределительный щит (по желанию заказчика может быть различных модификаций: пластиковый: внутренний, наружный; металлический; герметичный, негерметичный)

  • Контроллер ЕМ-481 — контроллер удаленного доступадля ручного управления и диспетчерского мониторинга за шкафами управления наружным освещением (контроллер рассчитан на подключение до 250 локальных устройств и передачу информации на удаленный сервер по сбору данных, который работает в сетях интернет через любые доступные каналы связи Ethernet — WiFi — 2G — 3G);

  • Устройство ОМ-310 – которое обеспечивает: контроль напряжения, защита по напряжению, защита по току, управление на 2 нагрузки, защита от перекосов фаз, контроль чередования фаз, счетчики электроэнергии, открытый протокол для передачи данных.

  • Блок питания 220/12 В 1 А – для питания устройства ЕМ-481.

  • Коммутационные аппараты (автоматический выключатель, пускатели) – данные устройства комплектуются в соответствии с номинальной мощностью подключаемой нагрузки, и по желанию заказчика могут быть представлены любого желаемого производителя);

В зависимости от схемы работы уличного освещения существует щит ШУНО с трехфазным и однофазным подключением.

Отличительные особенности ШУНО Overvis Streetlight

  • удобный мастер настройки подключенийдля простого и быстрого внедрения в существующий рабочий процесс (разрешите обмен данных на подключаемом устройстве, перейдите по уникальной ссылке в комплекте контроллеров соединения и выберите правильную модель своего устройства из предлагаемого списка);

  • инструменты для отчетности и анализанакопленных данных (интерактивные диаграммы, аналитические гистограммы, xls-отчеты, объединение данных с распределенных объектов в один график или отчет);

  • аварийное оповещение через SMS, email или голосовой дозвонс контролем доставки извещения (система переберет все известные номера обслуживающего персонала и только при отсутствии реакций переходит к списку номеров с вышестоящим уровнем ответственности);

  • документация с подробным описаниемдля самостоятельного создания анимированных визуализаций и программ логической автоматизации (логика держится на контроллере связи и не зависит от наличия соединения с сервером, визуализации рисуются в стандартных графических редакторах);

Преимущества и выгоды продукта

Легкий способ для построения единой системы контроля над всеми шкафами управления наружным освещением. Быстрая организация учета потреблений. Объединение множества распределенных объектов в единую web-диспетчерскую для того, чтобы:

  • Контролировать работу обслуживаемых пунктовс помощью удобных и интуитивно понятных диспетчерских web-пультов;

  • Создать систему оповещенийдля обслуживающего персонала и минимизировать аварийные простои;

  • Собирать всю отчетную информациюс помощью автоматизированной системы сбора данных;

  • Проводить регулировку работы оборудования и анализ состояний без выезда на объекты;

  • Получать на руки подробную историю и xls-отчетыо потреблениях и других жизненно важных параметрах для анализа работы всех систем;

  • Предоставлять отдельным пользователям доступ к визуализации технологического процесса в режиме реального времени и частичным доступом к необходимой отчетности и управлению;

  • Иметь 5 лет гарантиина облачный сервис и оборудование нашего производства



Визуализация щита ШУНО для настройки и отслеживания параметров:

          Для работы щита управления уличным освещением ШУНО необходимовсего лишь смонтировать готовый щит в необходимое место, подключить питающий кабель к вводному автомату, а кабель питающий нагрузку к нижним клеммам магнитных пускателей (группа 1 и группа 2). В устройство ЕМ-481 следует вставить СИМ карту вашего оператора ( с доступом в интернет 2G — 3G), либо кабель Ethernet. Включить ЩИТ и произвести подключение ЕМ-481 к серверу. После чего на визуализации настроить необходимые защиты и режим работы.

Что вы можете получить

  • Автоматизациюработы уличного освещения и сокращение расходов на электроэнергию;

  • Историю точных данных для принятия решительных действий в сторону энергоэффективностис безошибочным прогнозом результата;

  • Проводить более тонкую настройку режимов работы освещения для достижения максимального уровня в энергосбережении.

Презентація проекту
